Komatsu PC220-5 PC220-6 PC220-7 Achsantrieb TM35VL Fahrmotorbaugruppe Mittlerer Bagger Hydraulische Antriebskomponente Planetengetriebe mit hohem Drehmoment Präzisionsgefertigtes Untersetzungsgetriebesystem

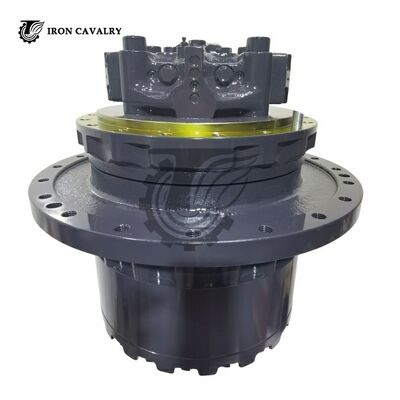

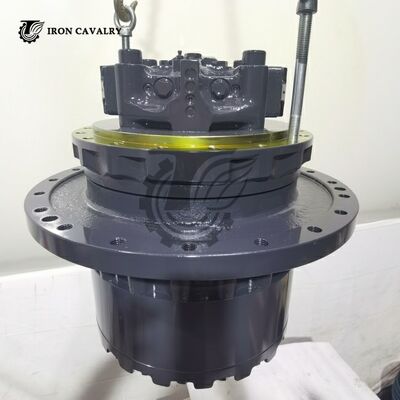

DerAchsantrieb (TM35VL)Für die Bagger Komatsu PC220-5, PC220-6 und PC220-7 handelt es sich um einen Hochleistungsfahrantrieb, der für mittlere bis große Erdbewegungsarbeiten, Steinbrucharbeiten und Infrastrukturentwicklung in der 22-Tonnen-Maschinenklasse entwickelt wurde. Diese Einheit integriert einen drehmomentstarken Axialkolben-Hydraulikmotor mit einem robusten mehrstufigen Planetenuntersetzungsgetriebe und sorgt so für eine konstante Zugkraft und zuverlässige Fahrleistung unter anhaltend hohen Belastungsbedingungen.

Die Komatsu-Bagger PC220-5, PC220-6 und PC220-7 werden auf verschiedenen Baustellen weltweit eingesetzt. Unsere Achsantriebseinheit ist regional optimiert, um spezifische betriebliche Herausforderungen zu meistern:

• Nordamerika und Europa: Entwickelt für schwere Tiefbau-, Straßenbau- und Steinbruchanwendungen, mit verstärktem Gehäuse und verbesserter Abdichtung, um hochfrequentem Einsatz, Inbetriebnahmen bei kaltem Wetter und abrasiven Straßenbehandlungen im Winter standzuhalten.
• Südostasien und Ozeanien: Ausgestattet mit Hochleistungs-Schwimmdichtungen, die dem Eindringen abrasiver Lateritböden, Ton und tropischem Schlamm standhalten, wie sie bei Bergbau-, Plantagen- und großen Erdbauprojekten üblich sind.
• Naher Osten und Afrika: Hochtemperaturdichtungen und korrosionsbeständige Materialien schützen vor Sanderosion, Temperaturschwankungen und Staub in der Luft in trockenen Wüsten- und halbtrockenen Umgebungen.

• Axialkolbenmotor mit hohem Drehmoment: Das Taumelscheiben-Motordesign liefert ein starkes Anlaufdrehmoment und eine sanfte Geschwindigkeitsregelung und ermöglicht so eine effiziente Spurführung an steilen Hängen, weichem Boden und unebenem Steinbruchgelände.
• Mehrstufige Planetenreduktion: Das TM35VL-Getriebe verwendet wärmebehandelte Planetenräder aus legiertem Stahl, die mit engen Toleranzen hergestellt werden und eine gleichmäßige Lastverteilung über mehrere Kontaktpunkte und eine längere Lebensdauer zwischen größeren Überholungen gewährleisten.
• Generationenübergreifende Kompatibilität: Entwickelt für die Modelle PC220-5, PC220-6 und PC220-7 mit identischen Montageabmessungen, Pilotbohrungen, Keilwellenverbindungen und hydraulischen Anschlusspositionen und bietet Flexibilität für die Flottenwartung über mehrere Maschinengenerationen hinweg.
• Robuste strukturelle Integrität: Das Gusseisengehäuse verfügt über verstärkte Rippen und eine spannungsentlastete Konstruktion, um struktureller Ermüdung bei kontinuierlicher Stoßbelastung standzuhalten, während schwimmende Doppelkegeldichtungen interne Komponenten vor Verschmutzung schützen.

• Pflege des Hydrauliksystems: Überprüfen Sie die Gehäuseablassleitungen regelmäßig auf Verengungen, Knicke oder Verstopfungen. Eine verstopfte Abflussleitung kann einen übermäßigen Gegendruck erzeugen, der zum Ausfall der Motorrotationsgruppe oder zur Beschädigung der Dichtung führen kann. Verwenden Sie immer saubere Hydraulikflüssigkeit und ersetzen Sie die Rücklauffilter gemäß dem vorgeschriebenen Wartungsplan der Maschine.
• Getriebeölmanagement: Füllen Sie das Planetengehäuse mit dem empfohlenen Hochdruck-Getriebeöl der richtigen Viskositätsklasse. Wechseln Sie das Öl alle250-500 Betriebsstundenunter normalen Bedingungen und alle250 Stundenbei anspruchsvollen Einsätzen wie Steinbrucharbeiten, Abbrucharbeiten oder kontinuierlichen schweren Grabarbeiten.
• Montageschraubenprotokoll: Beim Wiedereinbau der Achsantriebseinheit immer neue hochfeste Schrauben montieren. Tragen Sie vor dem Anziehen gemäß den Werksspezifikationen ein geeignetes Gewindesicherungsmittel auf die Schraubengewinde auf, um ein Lösen durch ständige Vibrationen und Stoßbelastungen zu verhindern.
• Vorbereitungsverfahren vor der Operation: Füllen Sie vor der ersten Inbetriebnahme oder nach dem Austausch des Achsantriebs das Motorgehäuse mit sauberem Hydrauliköl, um eingeschlossene Lufteinschlüsse zu entfernen. Lassen Sie die Maschine einige Minuten lang im niedrigen Leerlauf laufen und bewegen Sie dabei die Ketten vorwärts und rückwärts, um eine vollständige Schmierung sicherzustellen.

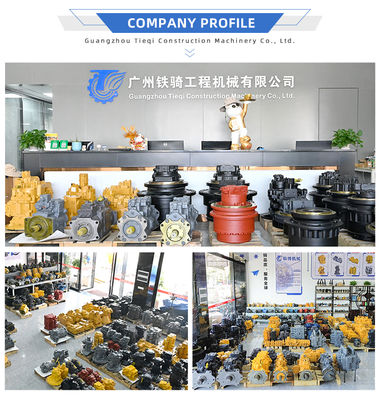

Guangzhou Tieqi Construction Machinery Co., Ltd. (IRON CAVALRY) liegt strategisch günstig im Bezirk Huangpu in Guangzhou. Mit fast 15 Jahren Erfahrung sind wir auf die Konstruktion von Maschinenhydraulik spezialisiert und setzen uns dafür ein, praktische Lösungen zu liefern und unserer Verantwortung gerecht zu werden.

Außenansicht der Produktionsanlage

Fabrikproduktionslinie

Messeausstellung

Professionelles Team

Unsere effiziente Ausführung und unser strenger Herstellungsansatz stellen sicher, dass unsere Produkte über 95 % der ursprünglichen Leistungsspezifikationen erfüllen. Dieses Engagement hat in der Branche großes Vertrauen aufgebaut.

Wir verfügen über einen Lagerbestand von über 500 Baugruppentypen und bieten Zugriff auf mehr als 6.000 verschiedene Teile. Hydraulikpumpen, Steuerventile, Fahr- und Schwenkbaugruppen sind unsere Kernprodukte, mit besonderem Fachwissen bei großen Bergbaubaggerkomponenten und schwer zu findenden Artikeln.

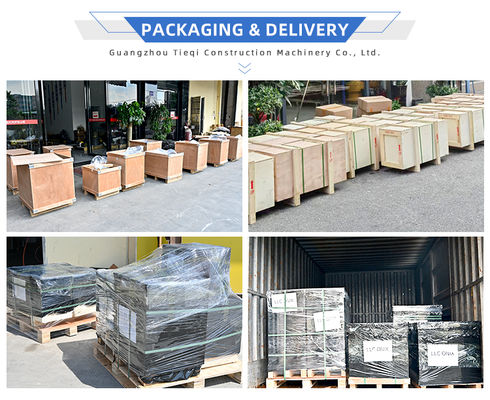

Für große Gegenstände verwenden wir stabile Sperrholzkisten, die mit Metallverschlüssen gesichert sind. Die Produkte werden mit Luftpolsterfolie gepolstert und mit Holzklammern gesichert, wobei besonderes Augenmerk auf den Schutz empfindlicher Teile gelegt wird. Die äußere Verstärkung umfasst hochfeste PET-Kunststoffbänder und eine wasserdichte Ummantelung.

Beispiel für eine sichere Produktverpackung

• One-Stop-Lösungsanbieter für alle Anforderungen an Hydraulikkomponenten
• Hochwertige Produkte zu wettbewerbsfähigen Preisen
• Außergewöhnlicher Kundenservice und Support
• Großer Lagerbestand, kurze Lieferzeiten und lange Garantiezeiten
• Fachkompetenz mit genauer Identifizierung der Teilenummer
